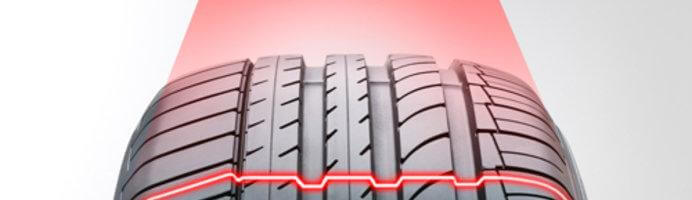

在輪胎的胎面，胎面深度，字符或代碼的3D記錄過程中，激光模塊以傾斜角度將一條或多條直線投影到輪胎表面上。設備會移動或旋轉輪胎，由于胎面的三維形狀，代碼，字母或數字使激光線變形，當輪胎移動時，工業相機以另一個傾斜角度記錄這些變形的時刻。使用三角剖分算法，可以對輪胎的3D形狀，輪廓和表面特征進行數字重建。這種激光三角測量非常快速準確，并且可靠。激光也適用于支持手動工作步驟，例如定位輪胎以便其正確地送入輪胎壓力機。

實例介紹

輪胎成型機中的激光應用



在輪胎生產過程中，激光線會標記橡膠條在鼓上的正確位置。 這意味著激光線會自動放置在所需位置。 綠色激光標記中心線，兩個紅色激光以相同的距離放置在中心線的左側和右側。

激光器的精確對準很重要。 我們建議使用精密支架MXYZ以及H6或H8。

特殊用途：

激光線精確定位

輕松識別激光線

保護員工的眼睛

優點：

高生產質量

浪費少

節省時間

推薦產品：ZM12

ZM12B-F focusable, 5-30 VDC	Diode power	Wavelength	Line length at mounting angle of 45°
Z5M12B-(F-)635-lg90	5 mW	635 nm	2-3 m
Z10M12B-(F-)640-lg90	10 mW	640 nm	3-5 m
Z15M12B-(F-)640-lg90	15 mW	640 nm	4-6 m
Z1M12B-F-635-pe	< 1 mW	635 nm	Dot, elliptical





測量輪距

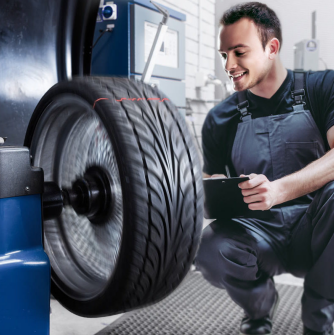

在賽車，汽車和卡車車隊管理以及車間中，必須定期檢查胎面深度和輪胎完整性。為了自動化和加速這一步驟，使用了激光輪廓儀系統。它們由線激光器，工業相機和功能強大的圖像處理單元組成。根據要求，系統設計用于不同大小，高度差異和精度的工作區域。

這些系統有助于消除不必要的輪胎更換和事故，并檢測可能表明其他底盤問題的異常磨損。

特殊要求：

激光線的投影均勻一致

直線的直線度

線條邊緣的亮度急劇下降

熱穩定性

機械強度

優點：

車輛安全性提高

減少維護要求

節省時間



推薦產品：ZXS20



激光讀碼和字符識別

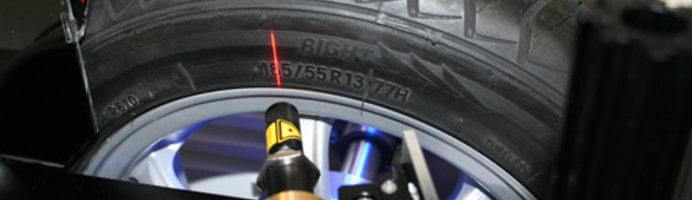

借助3D激光輪廓儀，可以讀取輪胎壁上的編碼或浮雕數字和字母。 此功能允許自動檢測輪胎類型以及重要的序列號或批號。 這使得自動化隨后的質量檢查步驟以及所需的其他處理變得更加容易。

特殊用途：

一或多條激光線的一致投影

直線的直線度

線條邊緣的亮度急劇下降

熱穩定性

機械強度

優點：

提高生產自動化，質量檢查和文檔編制更加便利

節省時間

推薦產品：ZM18

ZM18B-F 5-30VDC	Diode power	Wavelength	Line length at mounting angle of 45°
Z5M18B-(F-)635-lg90	5 mW	635 nm	2-3 m
Z10M18B-(F-)640-lg90	10 mW	640 nm	3-5 m
Z15M18B-(F-)640-lg90	15 mW	640 nm	4-6 m
Z30M18B-(F-)640-lg90	30 mW	640 nm	11-15 m
Z35M18B-(F-)640-lhi90a	35 mW	640 nm	> 15 m
Z60M18B-F-640-lg90	60 mW	640 nm	> 20 m
Z80M18S3-F-638-lg90	80 mW	638 nm	> 25 m
Z1M18B-(F-)635-pe	< 1 mW	635 nm	Dot, elliptical
ZM18B3-F (green, diode) 5-30VDC	Diode power	Wavelength	Line length at mounting angle of 45°
Z5M18B3-(F-)520-lg90	5 mW	520 nm	4 m
Z10M18B3-(F-)520-lg90a	10 mW	520 nm	8 m
Z20M18B3-(F-)520-lg90a	20 mW	520 nm	15 m
Z40M18B3-(F-)520-lg90a	40 mW	520 nm	20 m
Z30M18B3-(F-)520- lhi90a	30 mW	520 nm	> 20 m
Z1M18B3-(F-)520-pe	< 1 mW	520 nm	Dot, elliptical
ZM18B-F (green, DPSS) 5-30VDC	Diode power	Wavelength	Line length at mounting angle of 45°
Z5M18B-(F-)532-lg90	5 mW	532 nm	4 m
Z10M18B-(F-)532-lg90	10 mW	532 nm	8 m
Z20M18B-(F-)532-lg90	20 mW	532 nm	15 m
Z40M18B-(F-)532-lg90	40 mW	532 nm	20 m
Z1M18B-(F-)532-pz	< 1 mW	532 nm	Dot, round
